板卡系列
多路429总线通讯板卡(PCI/PXI/CPCI)

多路429总线通讯板卡(PCI/PXI/CPCI)

产品详情

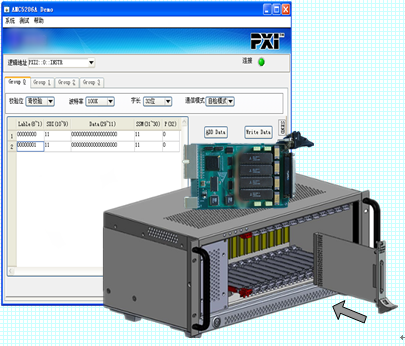

产品名称:多路429总线通讯板卡(PCI/PXI/CPCI)


产品简介:

    本板卡采用先进的FPGA技术设计,并利用FPGA内置IP 核取代总线接口芯片,实现全独立的、基于PXI/CPCI/PCI等总线的、1/2/4个通道的全部429航空总线的通信功能,且通道实现1/2/4发2/4/8收功能;4通道独立隔离;并具有同步、触发功能。可广泛用于各种采用429航空总线进行现场采集、传输和控制系统场合的通信接口转换与管理。




主要功能

Ø  最多4个发送通道和8个接收通道;

Ø  程控32位/25位字长;

Ø  可程控的传输速率;

Ø  程控设置校验方式,奇校验/偶校验;

Ø  接收通道可设置SDI和/或Label过滤;

Ø  可编程的字间隔时间;

Ø  可编程的发送数据分组长度;

Ø  单次/多次/循环发送方式;

Ø  允许外部触发启动通道发送/接收;

Ø  通道自检功能;

Ø  数据交换可采用查询或中断方式实现;

Ø  软件界面与模块配套的驱动程序提供全部功能的控制、显示并具有过程数据回放。

Ø  符合PCI/PXI/CPCI总线规范

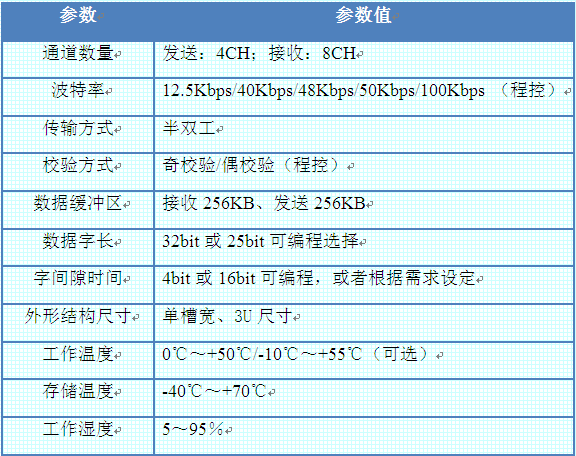

主要性能指标



应用领域

    板卡广泛应用于军用和民用航空电子系统中,在计算机测量与控制系统中也使用大量这种总线标准的产品进行数据交换。目前本板卡已经用于神舟飞船地面测试设备系统应用。
