板卡系列
多路CAN总线通讯板卡(PCI/PXI/CPCI)

多路CAN总线通讯板卡(PCI/PXI/CPCI)

产品详情

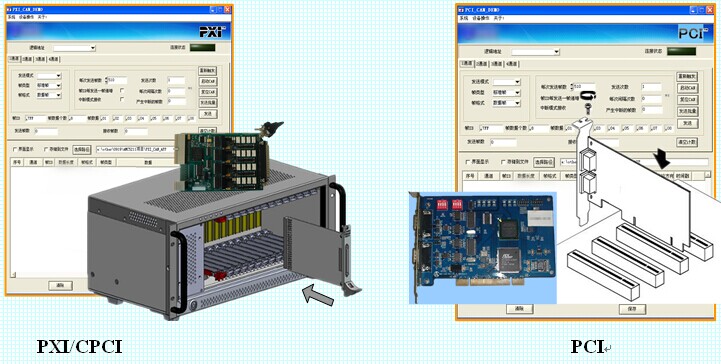

产品名称:多路CAN总线通讯板卡(PCI/PXI/CPCI)


产品简介:

    本板卡采用先进的FPGA技术设计,并利用FPGA内置IP 核取代总线接口芯片,实现全独立的、基于PXI/CPCI/PCI等总线的、1/2/4个通道的全部CAN2.0B通信功能。4通道独立隔离;并具有同步、触发功能


主要功能:

Ø  四个独立通道,4个相互隔离的独立端口;

Ø  每通道都支持使用外部电源控制收发。

Ø  采用Philips SJA1000通讯控制器;

Ø  程控可选低速单线、高速、低速/容错总线接口;

Ø  在1Mbps时支持100%总线负荷;

Ø  支持正常收发、单一监听、自发自收、单次发送和单次自发自收工作方式;

Ø  支持休眠唤醒功能

Ø  支持标准帧、扩展帧、远程帧;

Ø  支持PeilCAN和BasicCAN标准;

Ø  支持单、双过滤模式;

Ø  匹配电路可程控选择;

Ø  通过硬件定时提供精确的时间标识和同步;

Ø  支持使用外部时钟同步;

Ø  数据交换可采用查询或中断方式实现;

Ø  软件界面与模块配套的驱动程序提供全部功能的控制、显示并具有过程数据回放。

Ø  符合PCI/PXI/CPCI总线规范

Ø  支持windows 9X/2000/NT/XP

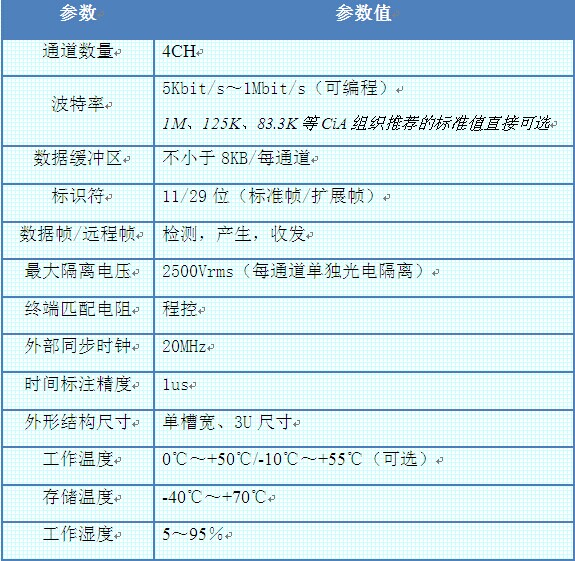

主要性能指标:



应用领域:

    本板卡可广泛用于各种采用CAN通信总线进行现场采集、传输和控制系统场合的通信接口转换与管理。目前本板卡已经用于神舟飞船地面测试设备系统应用。
